也许有人认为磁铁的最高工作温度与居里温度相同，实际上，这是个错误的认知。

     磁性材料可分为铁磁性、亚铁磁性、反铁磁性、顺磁性、抗磁性5种。铁、钴和镍是铁磁性材料，也是永磁体。

     对于铁磁材料，当温度超过某一点时，会发生二阶相变，这些材料不再能保持自发磁化。这些材料将转变为副铁磁状态，因此其被磁化或被磁铁吸引的能力消失。这个点叫做居里温度或居里点。

     磁体的最大工作温度是指如果继续加热，磁体开始失去其强度的温度。当磁体回到室温时，在给定时间内这种强度损失可能只有极小值，小于5%。应当指出，不同的国家有不同的标准。

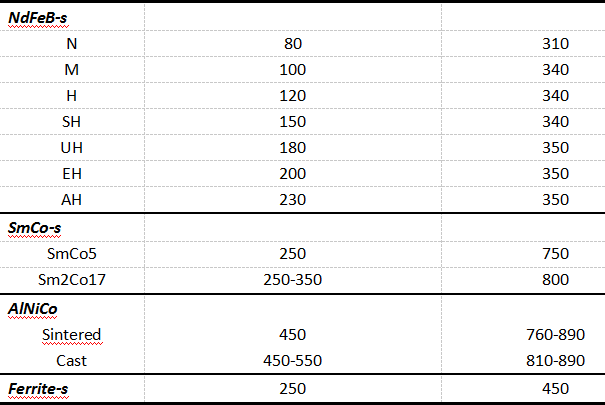

     对于相同的磁体，居里温度将远高于其最高工作温度。不同类型的永磁体具有其自身的居里温度和最高工作温度，如下图：

     前数值为最高工作温度，后数值为居里温度。

     居里温度对磁体最高工作温度有很大影响。居里温度只取决于磁铁的成分。为了获得更高的最高工作温度，磁铁制造商需要添加钴、镝、铽元素来提高磁体的居里温度。

     磁体的最高工作温度不仅受其居里温度的影响，而且与内在矫顽力和工作条件有关。

     相关工作温度居里温度文章；

     磁铁的居里温度是磁铁的最高工作温度吗？

     铁氧体及钕铁硼可以承受的最高工作温度和居里温度介绍
